今天為大家介紹的是——城市污水管道清理設備

　　城市污水管道清理設備，包括污泥泵、管道一、支撐柱、轉動套筒、清理刷、齒輪一、齒輪二、電動機、支撐架以及管道二，管道一固定在污泥泵下端，污泥泵裝配在支撐架左端，支撐架下端安裝有支撐柱，支撐柱設置在管道一右側，管道二設置在支撐架和支撐柱內部，管道二穿過支撐架左端與污泥泵相連接，電動機焊接在支撐架下端，電動機設置在支撐柱右側，電動機下端安裝有齒輪二，齒輪二左端安置有齒輪一，齒輪一安裝在支撐柱上，支撐柱上安置有轉動套筒，轉動套筒固定在齒輪一下端，清理刷安裝在轉動套筒上，該設計實現了對污水管道的清理，本實用新型工作效率高，清理效果好，使用方便，降低了勞動強度。

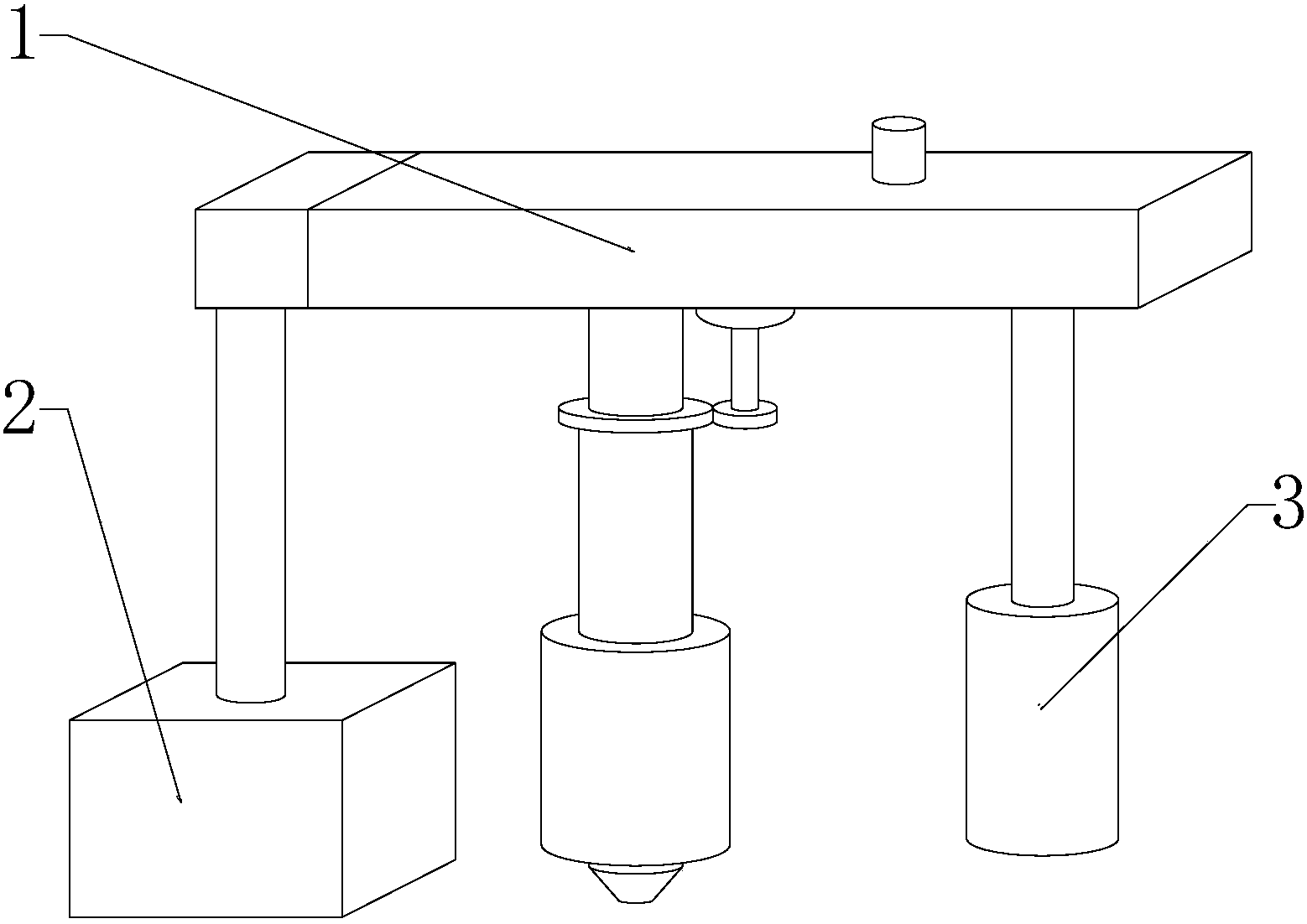

　　摘要附圖

　　權利要求書

　　1.一種城市污水管道清理設備，包括管道清理組件(1)、污水污泥處理箱(2)以及氣缸(3)，其特征在于：所述污水污泥處理箱(2)上端安裝有管道清理組件(1)，所述管道清理組件(1)下端裝配有氣缸(3)，所述氣缸(3)設置在污水污泥處理箱(2)右側;

　　所述管道清理組件(1)包括污泥泵(4)、管道一(5)、支撐柱(6)、轉動套筒(7)、清理刷(8)、齒輪一(9)、齒輪二(10)、電動機(11)、支撐架(12)、進水口(13)以及管道二(14)，所述管道一(5)固定在污泥泵(4)下端，所述污泥泵(4)裝配在支撐架(12)左端，所述支撐架(12)下端安裝有支撐柱(6)，所述支撐柱(6)設置在管道一(5)右側，所述管道二(14)設置在支撐架(12)和支撐柱(6)內部，所述管道二(14)穿過支撐架(12)左端與污泥泵(4)相連接，所述進水口(13)裝配在支撐架(12)上端，所述管道二(14)穿過支撐架(12)上端與進水口(13)相連接，所述電動機(11)焊接在支撐架(12)下端，所述電動機(11)設置在支撐柱(6)右側，所述電動機(11)下端安裝有齒輪二(10)，所述齒輪二(10)左端安置有齒輪一(9)，所述齒輪一(9)與齒輪二(10)進行齒輪嚙合，所述齒輪一(9)安裝在支撐柱(6)上，所述支撐柱(6)上安置有轉動套筒(7)，所述轉動套筒(7)固定在齒輪一(9)下端，所述清理刷(8)安裝在轉動套筒(7)上;

　　所述氣缸(3)焊接在支撐架(12)下端，所述氣缸(3)設置在電動機(11)右側，所述管道一(5)下端安裝有污水污泥處理箱(2)。

　　2.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述管道一(5)和污泥泵(4)連接位置設置有密封墊圈。

　　3.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述清理刷(8)和轉動套筒(7)通過螺紋相連接。

　　4.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述電動機(11)下端安裝有轉動軸，所述齒輪二(10)安裝在轉動軸上。

　　5.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述支撐柱(6)、轉動套筒(7)、清理刷(8)以及管道二(14)上均開設有小孔。

　　6.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述氣缸(3)通過螺栓與支撐架(12)相連接。

　　7.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述齒輪一(9)通過軸承與支撐柱(6)相連接。

　　8.根據權利要求1所述的一種城市污水管道清理設備，其特征在于：所述轉動套筒(7)通過滾珠與支撐柱(6)相連接。

　　說明書

　　一種城市污水管道清理設備

　　技術領域

　　本實用新型是一種城市污水管道清理設備，屬于技術服務領域。

　　背景技術

　　污水管道中經常會存在一些沉積雜物，沉積雜物積聚過多的時候，沉積雜物將會導致污水管道堵塞，影響人們的生產生活，所以人們需要經常清理污水管道。

　　現有的污水管道清理一般有兩種方法，一種是工作人員用竹劈進行清理，一般是將多條竹劈連接起來，從污水檢查井放入污水管道，然后反復推拉，該方法的工作效率比較低，并且工作人員的勞動強度比較大，工作質量很不好，清理不徹底，第二種方法是采用高壓水槍等機械進行清理，該方法雖然降低了工作人員的勞動強度，但是并不能將污水管道中淤泥清理出來，雖然暫時清理了污水管道，但是污水管道下次會堵塞的更加嚴重。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種城市污水管道清理設備，以解決上述背景技術中提出的問題，本實用新型工作效率高，清理效果好，使用方便，降低了勞動強度。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種城市污水管道清理設備，包括管道清理組件、污水污泥處理箱以及氣缸，所述污水污泥處理箱上端安裝有管道清理組件，所述管道清理組件下端裝配有氣缸，所述氣缸設置在污水污泥處理箱右側，所述管道清理組件包括污泥泵、管道一、支撐柱、轉動套筒、清理刷、齒輪一、齒輪二、電動機、支撐架、進水口以及管道二，所述管道一固定在污泥泵下端，所述污泥泵裝配在支撐架左端，所述支撐架下端安裝有支撐柱，所述支撐柱設置在管道一右側，所述管道二設置在支撐架和支撐柱內部，所述管道二穿過支撐架左端與污泥泵相連接，所述進水口裝配在支撐架上端，所述管道二穿過支撐架上端與進水口相連接，所述電動機焊接在支撐架下端，所述電動機設置在支撐柱右側，所述電動機下端安裝有齒輪二，所述齒輪二左端安置有齒輪一，所述齒輪一與齒輪二進行齒輪嚙合，所述齒輪一安裝在支撐柱上，所述支撐柱上安置有轉動套筒，所述轉動套筒固定在齒輪一下端，所述清理刷安裝在轉動套筒上，所述氣缸焊接在支撐架下端，所述氣缸設置在電動機右側，所述管道一下端安裝有污水污泥處理箱。

　　進一步地，所述管道一和污泥泵連接位置設置有密封墊圈。

　　進一步地，所述清理刷和轉動套筒通過螺紋相連接。

　　進一步地，所述電動機下端安裝有轉動軸，所述齒輪二安裝在轉動軸上。

　　進一步地，所述支撐柱、轉動套筒、清理刷以及管道二上均開設有小孔。

　　進一步地，所述氣缸通過螺栓與支撐架相連接。

　　進一步地，所述齒輪一通過軸承與支撐柱相連接。

　　進一步地，所述轉動套筒通過滾珠與支撐柱相連接。

　　本實用新型的有益效果：本實用新型的一種城市污水管道清理設備，本實用新型通過增加污水污泥處理箱、污泥泵、管道一以及管道二，該設計可將污水管道中的污水和污泥抽取出來，解決了使用高壓水槍等機械清理污水管道時，不能將污水管道中的污泥清理出來，雖然暫時清理了污水管道，但是污水管道下次會堵塞的更加嚴重的弊端。

　　本實用新型因增加進水口，該設計可稀釋污水管道內污泥，便于工作人員清除污泥，本實用新型因增添支撐柱、轉動套筒、清理刷、齒輪一、齒輪二、電動機以及支撐架，該設計通過機械運轉的方式將污水管道內壁上的污泥清理干凈，提高了工作效率，降低了工作人員的勞動強度，解決了工作人員用竹劈清理污水管道，工作效率比較低，勞動強度大，工作質量不好，清理不徹底的弊端。

　　因增加密封墊圈，該設計提高了管道一和污泥泵連接位置的密封性，因清理刷和轉動套筒通過螺紋相連接，該設計便于工作人員更換清理刷，因增加轉動軸，該設計便于齒輪二的轉動，因增加小孔，該設計便于水的流出，因增加螺栓，該設計使氣缸與支撐架連接緊固，本實用新型工作效率高，清理效果好，使用方便，降低了勞動強度。
