一、概述
循環冷卻水系統(recirculating cooling water system)冷卻水換熱并經降溫,再循環使用的給水系統,包括敞開式和密閉式兩種類型。
二、循環冷卻水系統原理
以水作為冷卻介質,并循環使用的一種冷卻水系統。主要由冷卻設備、水泵和管道組成。冷水流過需要降溫的生產設備(常稱換熱設備,如換熱器、冷凝器、反應器)后,溫度上升,如果即行排放,冷水只用一次(稱直流冷卻水系統)。使升溫冷水流過冷卻設備則水溫回降,可用泵送回生產設備再次使用,冷水的用量大大降低,?晒約95%以上。冷卻水占工業用水量的70%左右,因此,循環冷卻水系統起了節約大量工業用水的作用。
三、循環冷卻水系統分類
1.敞開式

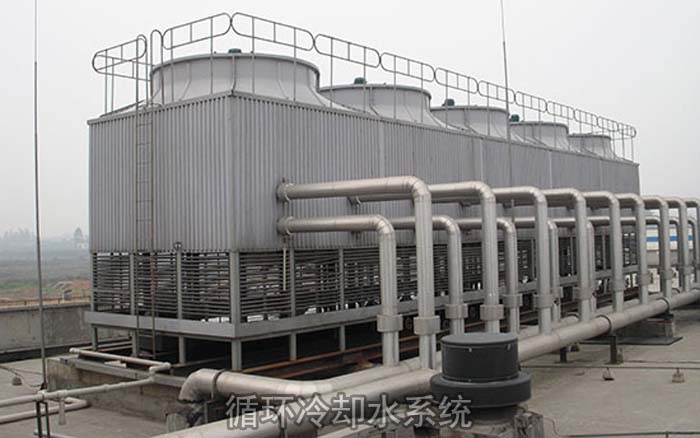

冷卻設備有冷卻池和冷卻塔兩類,都主要依靠水的蒸發降低水溫。再者,冷卻塔常用風機促進蒸發,冷卻水常被吹失。故敞開式循環冷卻水系統必須補給新鮮水。由于蒸發,循環水濃縮,濃縮過程將促進鹽分結垢(見沉積物控制)。補充水有稀釋作用,其流量常根據循環水濃度限值確定。通常補充水量超過蒸發與風吹的損失水量,因此必須排放一些循環水(稱排污水)以維持水量的平衡。
2.封閉式
封閉式循環冷卻水系統采用封閉式冷卻設備,循環水在管中流動,管外通常用風散熱。除換熱設備的物料泄漏外,沒有其他因素改變循環水的水質。為了防止在換熱設備中造成鹽垢,有時冷卻水需要軟化(見水的軟化)。為了防止換熱設備被腐蝕,常加緩蝕劑;采用高濃度、劇毒性緩蝕劑時要注意安全,檢修時排放的冷卻水應妥善處置
四、構造特點
監控系統管路中介質流量大小,在管路因堵塞等因素照成的管內流量過低或者過高,可以及時向控制系統發出下線報警點(流量過低時)或者上線報警點(流量過高時)提供開關量信號。我們稱之為流量報警開關。
