一種生活污水循環利用節水系統，包括壓水系統和凈水系統，所述踏板的一端翹起，且下部設置有充氣囊，所述充氣囊的出氣端連接有氣缸，所述污水箱與外部的污水排放管相通連接，所述污水排放管的頂端與洗手池連接，所述凈水儲箱的底端連接有凈水龍頭，所述凈水儲箱的頂部進水口通過連接管與凈水系統連接，所述凈水系統包括凈水濾芯和污水箱，所述凈水濾芯的底部進水口與污水箱相通連接，所述凈水濾芯的頂部出水口與凈水儲箱相通連接。該生活污水循環利用節水系統通過采用污水循環凈化利用的裝置，將生活污水進行多次的利用，更加節能環保，加設的人力踏板壓水方式，設計巧妙，節約了電力等動力資源。

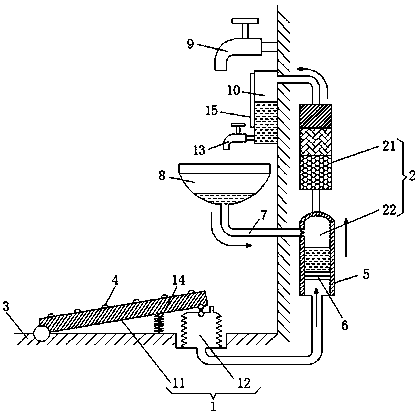

一，一種生活污水循環利用節水系統，包括壓水系統(1)和凈水系統(2)，其特征在于：所述壓水系統(1)包括踏板(11)和充氣囊(12)，所述踏板(11)的一端通過旋轉軸活動安裝于地板(3)的表面，所述踏板(11)的另一端翹起，且下部設置有充氣囊(12)，所述充氣囊(12)的出氣端連接有氣缸(5)，所述氣缸(5)的內腔內橫向設置有推板(6)，所述推板(6)與氣缸(5)的內腔頂板之間的間隙為污水箱(22)，所述污水箱(22)與外部的污水排放管(7)相通連接，所述污水排放管(7)的排污口內嵌安裝有單向閥，所述污水排放管(7)的頂端與洗手池(8)連接，所述洗手池(8)的上方設置有自來水龍頭(9)，所述自來水龍頭(9)的下部還裝置有凈水儲箱(10)，所述凈水儲箱(10)的底端連接有凈水龍頭(13)，所述凈水儲箱(10)的頂部進水口通過連接管與凈水系統(2)連接，所述凈水系統(2)包括凈水濾芯(21)和污水箱(22)，所述凈水濾芯(21)的底部進水口與污水箱(22)相通連接，所述凈水濾芯(21)的頂部出水口與凈水儲箱(10)相通連接。
二，根據權利要求1所述的一種生活污水循環利用節水系統，其特征在于：所述踏板(11)的下表面中部還裝置有彈性復位裝置(14)，所述彈性復位裝置(14)的兩端分別固定于踏板(11)的下部和地板(3)的表面。
三，根據權利要求1所述的一種生活污水循環利用節水系統，其特征在于：所述凈水儲箱(10)的外表面開設有液位觀察窗(15)。
四，根據權利要求1所述的一種生活污水循環利用節水系統，其特征在于：所述踏板(11)的上表面設置有表面摩擦系數較高的防滑凸點(4)。
